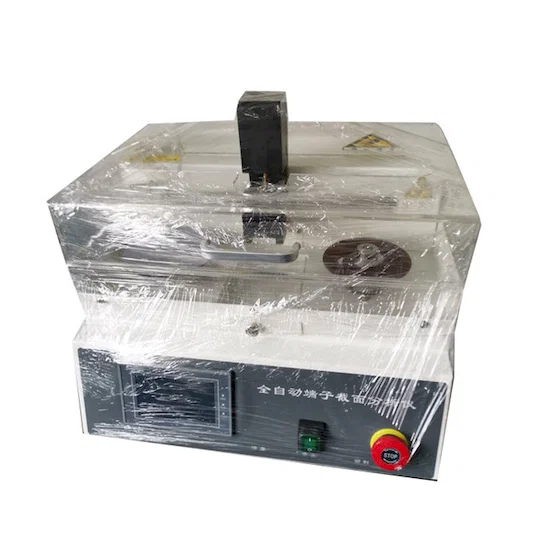

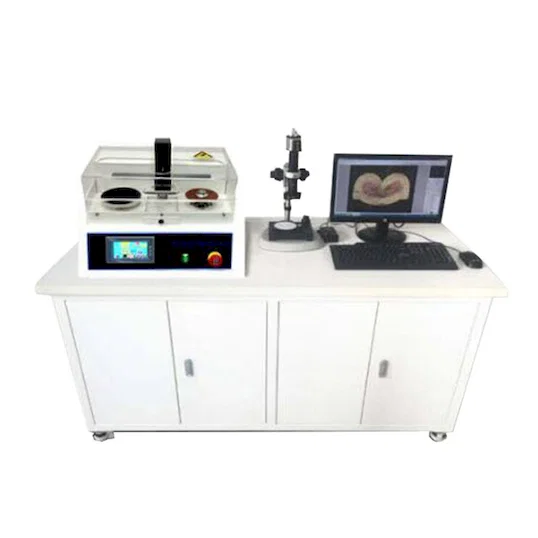

Crimp Cross-Section Analysis System WPM-SE4

Uppnå oöverträffad precision i kabelhärvningskvalitetskontroll med WPM-SE4 helautomatisk terminaltvärsnittsanalysator

Införandet:

I det krävande landskapet för tillverkning av kabelhärvor är det avgörande att säkerställa integriteten och tillförlitligheten hos terminalkrimpningar. Introduktion WPM-SE4 helautomatisk terminaltvärsnittsanalysator, ett toppmodernt precisionsinstrument speciellt framtaget för att revolutionera kvalitetsinspektionen av din kabelhärva. Detta omfattande system är inte bara en maskin; det är en komplett lösning, noggrant utformad för att leverera snabb, noggrann och upprepbar tvärsnittsanalys av kabelhärjeterminaler. Från fordonsindustrin till flygindustrin ger WPM-SE4 tillverkare över olika branscher möjlighet att garantera de högsta standarderna för krimpkvalitet, minimera defekter och maximera produktens prestanda.

Nyckelfunktioner och fördelar: Precision, hastighet och automation omdefinieras

Den WPM-SE4 står som en höjdpunkt inom ingenjörsmässig excellens och integrerar banebrytande teknologier för att erbjuda oöverträffad prestanda och användarupplevelse. upplevelse. Här är en detaljerad genomgång av de viktigaste funktionerna som gör denna analysator till en oumbärlig tillgång för din kvalitetskontroll drift:

• Helautomatiskt, integrerat system för strömlinjeformat arbetsflöde: WPM-SE4 är ett helautomatiskt system som sömlöst integrerar varje steg i tvärsnittsanalysprocessen. Från precisionskärning och slipning till optisk provtagning, korrosionsrengöring och bildinsamling, allt är automatiserat inom en enda, sammanhållen enhet. Denna automatisering minskar drastiskt manuella ingrepp, minimerar operatörsfel och säkerställer konsekventa, upprepbara resultat.

• Patenterad enstegsskärning och slipningsteknik: Med hjälp av den senaste patenterade teknologin utför WPM-SE4 skärning och slipning i en enda, synkroniserad process. Denna innovativa metod garanterar perfekt terminal planhet – en avgörande faktor för noggrann tvärsnittsanalys. Detta eliminerar inkonsekvenser som uppstår genom separata skär- och slipningsprocesser, vilket ger en överlägsen provberedning och mer tillförlitliga data.

• Enastående hastighet: Fullständig analys på bara 3 minuter: Tid är avgörande i tillverkningen. WPM-SE4 är konstruerad för snabbhet och kan slutföra hela bearbetningen och analysen av en enda terminal på hela 3 minuter. Denna exceptionella genomströmning ökar dramatiskt din kvalitetsinspektionsprocess, vilket möjliggör snabbare återkoppling, snabbare problemidentifiering och ökad produktionseffektivitet.

• Enkel, bekväm och snabb hantering för förbättrad användarupplevelse: Trots sin sofistikerade teknik är WPM-SE4 designad för enkel, bekväm och snabb drift. Det intuitiva gränssnittet och de automatiserade processerna minimerar träningskrav och maximerar operatörens effektivitet. Fokusera på resultat, inte komplexa procedurer.

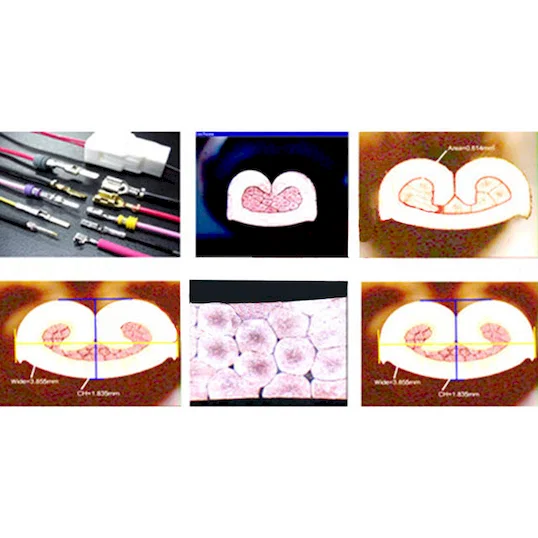

• Japan-importerat högupplöst bildinsamlingssystem för kompromisslös klarhet: I hjärtat av WPM-SE4 finns ett Japan-importerat högupplöst bildinsamlingssystem. Detta avancerade system fångar otroligt detaljerade tvärsnittsbilder och säkerställer noggrann mätning och analys. Den överlägsna bildkvaliteten möjliggör noggrann utvärdering av crimp egenskaper, vilket leder till mer välgrundade kvalitetsbeslut. Systemet har ett japanskt industriellt HD-videosystem med 5 miljoner pixlar, vilket levererar exceptionell visuell skärpa.

• Japanimporterat segment med mindre zoom optiskt system för detaljerad observation: Analysatorn innehåller ett Japan-importerat segment less zoom optiskt system. Detta högkvalitativa optiksystem ger ett totalt videoförstoringsområde på 30~312X, vilket möjliggör både översiktsperspektiv och mycket detaljerad granskning av krimpstrukturer. Detta mångsidiga förstoringsområde garanterar dig kan analysera varje aspekt av terminalens tvärsnitt med exceptionellt klarhet.

• Precisionskomponenter för orubblig tillförlitlighet och noggrannhet: WPM-SE4 är byggd med premiumkomponenter för långvarig prestanda och exceptionell precision:

  • Tysk motor: Säkerställer kraftfull och pålitlig drift av skär- och slipmekanismerna.

  • Japanska Panasonic servomotorer (X- och Y-axeln): Ger precis och kontrollerad rörelse för både X- och Y-axlar under skär- och slipningsprocessen, vilket garanterar noggrannhet och Upprepbarhet.

  • Japansk Mitsubishi PLC-kontrollant: Fungerar som systemets intelligenta hjärna och säkerställer smidig och samordnad drift av alla automatiserade processer.

• Omfattande terminalsektionsanalysprogramvara (Japan-importerad): WPM-SE4 är utrustad med professionell terminalsektionsanalysprogramvara importerad från Japan. Denna programvara är särskilt utformad för att analysera crimp Tvärsnitt, vilket tillhandahåller en rad mät- och analysverktyg till Kvantifiera crimpens kvalitet. För datasäkerhet och mjukvaruintegritet gäller mjukvaran är utrustad med ett krypteringslås och tillhandahålls på CD.

• Brett tillämpligt trådområde för mångsidig testning: WPM-SE4 är designad för att hantera ett brett spektrum av trådstorlekar, med ett tillämpligt trådintervall på 0,01~50 mm2. Denna mångsidighet säkerställer att analysatorn kan hantera en mängd olika typer av kabelhärvsapplikationer, från känsliga signalledningar till större effekt kablar.

• Hållbart och känsligt tyskimporterat blad: Skärprocessen använder ett Dia.110X0,5 mm blad importerat från Tyskland. Detta blad är känt för sin ömtåliga men ändå hållbara natur, vilket säkerställer rena och precisa snitt samtidigt som den bibehåller långsiktig skärpa och tillförlitlighet.

• Exakt korrosionsrengöring för optimal bildskärpa: Systemet inkluderar en terminal korrosionsrengöringsprocess med vätska, som slutförs på bara 5 sekunder. Detta snabba rengöringssteg tar bort skräp och föroreningar från tvärsnitt, vilket säkerställer optimal bildskärpa för noggrann analys.

• Justerbar LED-belysning för jämn belysning: En helvit justerbar LED-belysning ger en jämn och kontrollerad belysning av terminalen Tvärsnitt. Denna justerbara belysning säkerställer optimal sikt och Bildkvalitet, oavsett terminalmaterial eller omgivande belysning villkor.

• Kompakt fotavtryck för enkel integration i arbetsytor: Med mått på W500XD350XH350 har WPM-SE4 ett kompakt avtryck, vilket gör det enkelt att integrera i befintliga laboratorie- eller produktionsgolvsarbetsytor.

Tekniska specifikationer:

Tillämpningar:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer är avgörande för kvalitetskontroll inom en rad olika branscher, inklusive:

• Tillverkning av bilkabelhärvingar: Säkerställa tillförlitlighet och säkerhet i elektriska fordon.

• Flyg- och försvarsteknik: Uppfyller strikta kvalitetsstandarder för kritisk kabeldragning i flygplan och försvarssystem.

• Konsumentelektronik: Garanterar långsiktig prestanda för trådavslutningar i elektroniska enheter.

• Industriell utrustningstillverkning: Verifiering av robustheten hos ledningar i maskiner och styrsystem.

• Tillverkning av medicintekniska produkter: Upprätthålla högsta kvalitetsnivå för eldragning i livskritisk medicinsk utrustning.

&
